Proč používá dřevěný drapák XN120L tělo z manganové oceli místo standardního plechu AR?

Autor: Justin, produktový inženýr · Na základě oficiálních továrních specifikací a dokumentace hutnického průmyslu, září 2026

TL;DR: Manganová ocel tvrdne tím více, čím více je vystavena úderům, což vyhovuje drapáku, který opakovaně naráží na kmeny nebo šrot. Standardní deska odolná proti otěru je naproti tomu konstruována pro kluzné opotřebení. Varianta dřevěného drapáku XN120L používá z tohoto důvodu manganovou ocel.

Skutečná specifikace, kterou tento článek vysvětluje

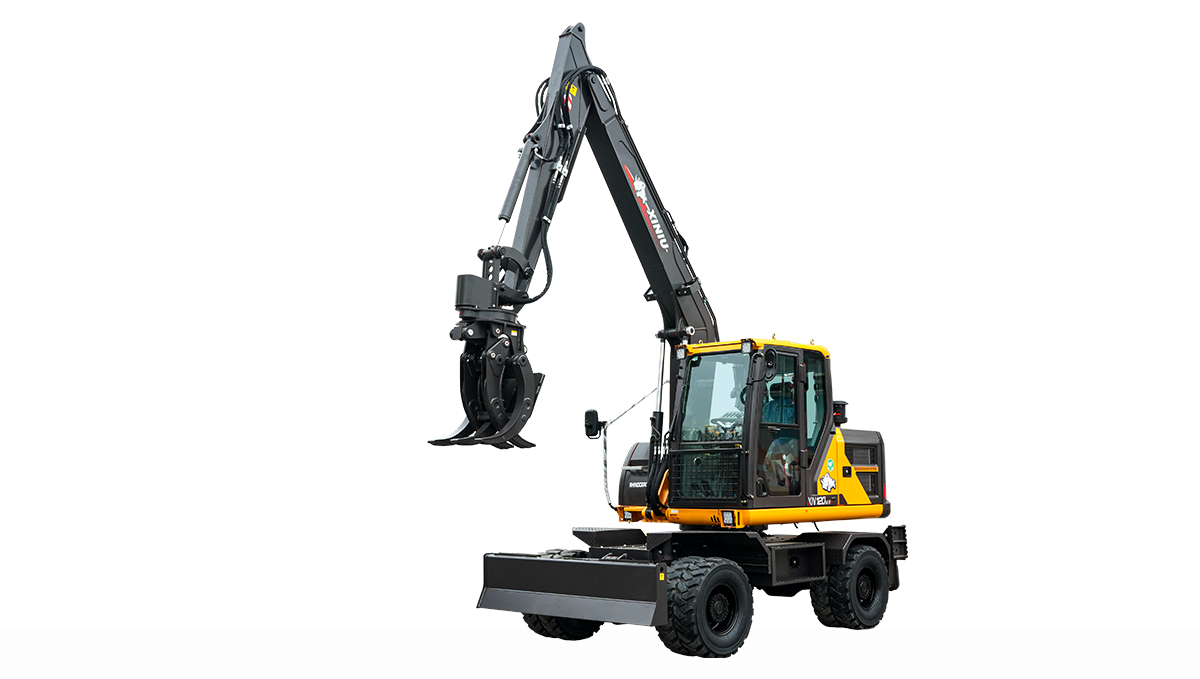

Naše řada kolových rypadel zahrnuje konfiguraci XN120L Wood Grapple uvedenou s tělem z manganové ocelové desky, přizpůsobeným hydraulickým systémem a volitelnými emisemi Euro V. Jedná se o samostatnou variantu určenou pro manipulaci s kmeny, třídění šrotu a podobné práce s drapákem, nikoli o univerzální rypadlo s přišroubovaným přídavným zařízením. Volba materiálu za „tělem z manganové ocelové desky“ si zaslouží vysvětlení, protože jde o konkrétní, záměrné rozhodnutí, nikoli o obecné tvrzení o pevnosti.

Proč je práce s drapákem jiný problém opotřebení než hloubení

Většina dílů zařízení odolných proti opotřebení, například hrana lžíce rypadla škrábající půdu, čelí kluznému a abrazivnímu opotřebení. Tělo drapáku čelí něčemu jinému: opakovaným nárazům. Pokaždé, když se čelisti sevřou kolem klády, kusu trubky nebo šrotu, tělo absorbuje rázové zatížení, znovu a znovu, celý den. Metalurgická dokumentace o ocelích odolných proti opotřebení jasně uvádí, že různé mechanismy opotřebení vyžadují různé chemické složení oceli a že volba nesprávné oceli pro skutečný vzorec opotřebení vede k předčasnému selhání, i když je ocel nominálně „kalena“."

"Co činí manganovou (Hadfieldovu) ocel vhodnou pro nárazy"

Manganová ocel, přesněji austenitická manganová ocel, známá v metalurgii jako Hadfieldova ocel podle svého vynálezce, má jednu vlastnost, která ji činí obzvláště vhodnou pro rázovou práci drapákového typu: zpevňuje se za studena. Patentová a technická literatura o tomto materiálu jej popisuje jako kombinaci vysoké tažnosti se schopností výrazně tvrdnout na povrchu tím více, čím více je vystaven nárazům nebo zpracování, zatímco jádro materiálu zůstává houževnaté, nikoli křehké. Průmyslová dokumentace o manganové oceli potvrzuje, že se ve velké míře používá u zařízení čelících silným nárazům a vydírání, včetně zemních strojů, drtičů a brusných zařízení, a to právě proto, že materiál s používáním tvrdne, místo aby se opotřebovával tak, jak by se opotřebovávala jednoduchá tvrdá, ale statická deska.

Standardní otěruvzdorný (AR) ocelový plech, tedy druh běžněji používaný na dna lžic a rýpací hrany, je konstruován odlišně. Obvykle bývá prokaleny na pevně stanovenou úroveň tvrdosti, což si dobře poradí s kluzným a škrabavým opotřebením od půdy a kameniva, nemá však stejnou schopnost dále se zpevňovat při opakovaných rázech. Volba manganové oceli pro tělo drapáku odráží případ opotřebení zaměřený na rázy, nikoli případ kluzného opotřebení, pro který je stavěna rýpací lžíce.

Vedle sebe

Co řeší zakázkový hydraulický systém

Drapák na dřevo není lopata. Vyžaduje nepřetržité otáčení pro orientaci kmenů nebo šrotu, nezávislou svírací sílu pro bezpečné držení nepravidelného nákladu bez rozdrcení nebo upuštění a řízení průtoku naladěné na tento svírací a rotační pohyb, nikoli na hrabací a stáčecí pohyb, který používá standardní lopata. „Zakázkový hydraulický systém“ u této varianty odráží tento funkční rozdíl, nikoli kosmetickou změnu. Pokud jej plánujete spárovat s nástavci od jiného dodavatele, potvrďte s námi konkrétní nastavení průtoku a tlaku pro váš drapák.

Co to znamená, pokud manipulujete s kmeny nebo šrotem

Pokud vaše práce zahrnuje opakované uchopování a uvolňování nepravidelných těžkých břemen, klád, trubek, demoliční suti, kovového šrotu, záleží na materiálu těla zvoleném pro odolnost proti nárazu více než na materiálu zvoleném pro odolnost proti opotřebení při hloubení. Zeptejte se přímo kteréhokoli dodavatele kolových rypadel nebo drapáků, pro jaký případ opotřebení byl jejich materiál zvolen, místo abyste předpokládali, že „vysoce odolná ocel“ v technickém listu automaticky znamená správnou ocel pro vaše konkrétní použití.

Otázky, které je třeba položit před objednáním stroje s konfigurací drapáku

1. Je tělo drapáku z manganové oceli, z AR plechu, nebo z jiného materiálu, a pro jaký případ opotřebení bylo zvoleno?

2. Co mění přizpůsobený hydraulický systém ve srovnání se standardní konfigurací pro hloubení, pokud jde o průtok, tlak a otáčení?

3. Je v vašem trhu vyžadován soulad s emisní normou Euro V, a je u této konfigurace zahrnut nebo volitelný?

4. Jaký je doporučený interval kontroly nebo údržby těla drapáku a čepových bodů při použití s těžkými nárazy?

Zašlete svůj zamýšlený materiál (klády, šrot, demoliční suť) a typickou velikost nákladu prostřednictvím našeho formuláře pro dotazy a my potvrdíme konfiguraci dřevěného drapáku XN120L pro vaše použití. Celou řadu kolových rypadel si můžete prohlédnout na našem stránce kolových rypadel.

Často kladené otázky

Co je manganová ocel a proč se používá u drapáku?
Manganová (Hadfieldova) ocel je slitina, která se při opakovaných nárazech zpevňuje deformací, čímž se povrch stává odolnějším proti opotřebení tím více, čím častěji je vystaven úderům, zatímco jádro zůstává houževnaté. Tato vlastnost se hodí pro opakované svíravé nárazy při práci s drapákem.

Je manganová ocel lepší než plech AR?
Ani jedno není univerzálně lepší. Manganová ocel se hodí pro nárazové a rýpavé opotřebení, jako je uchopování drapákem. Plech AR se hodí pro kluzné a škrabavé opotřebení, jako je hloubení. Správná volba závisí na vzoru opotřebení konkrétní práce.

Může dřevěný drapák XN120L také normálně hloubit?
Tato varianta je konfigurována speciálně pro práci s drapákem, včetně přizpůsobeného hydraulického systému. Pokud potřebujete obě funkce, ověřte u společnosti Rhinoceros, zda je k dispozici konfigurace s rychlou výměnou.

Vyžaduje manganová ocel speciální metody svařování nebo oprav?
Ano. Kvůli své tepelné citlivosti obvykle vyžaduje manganová ocel specifické postupy svařování. Veškeré opravy by měl provádět technik obeznámený s tímto materiálem.

Je u varianty Wood Grapple zahrnuta shoda s emisní normou Euro V?
V našem seznamu je uvedena jako volitelná. Ověřte, zda je zahrnuta, nebo se jedná o doplňkovou volbu pro vaši konkrétní objednávku a trh.

Kdo obvykle používá kolové rypadlo s drapákem na dřevo?
Lesnické a dřevařské manipulační provozy, sběrny kovového šrotu a demoliční dodavatelé, kteří manipulují s nepravidelným, těžkým materiálem, jenž je třeba uchopit a přemístit, nikoli hloubit a nabírat.

Dostupnost funkcí se liší podle konfigurace a trhu; před nákupem si ověřte aktuální specifikace přímo u společnosti Rhinoceros. Metalurgické informace pocházejí z publikované technické a patentové literatury a představují obecnou materiálovou vědu, nikoli tvrzení o výkonu specifické pro jakoukoli součást Rhinoceros, pokud není samostatně potvrzeno.
